别致巧框 卓越液冷 | 一文解析.VCE系列变频插框式储能液冷机组

2024-10-22

01 应用背景

为应对气候变化、促进可持续发展,中国政府提出3060战略目标,旨在减少以二氧化碳为主的温室气体排放。这一目标推动了能源体系加速向清洁能源的转型,促进新能源发电装机规模(包括风力发电、太阳能发电、生物质发电)快速增长。

储能是能源转型的关键技术,储能技术能解决可再生能源并网时的电能出力、转换、运输及管理难题。如下图1所示在电网低谷期充电、高峰期放电,保障用电质量,实现峰谷套利,还能在电力瘫痪时应急供电。因此,近年来在政策支持、技术进步和市场需求的推动下,储能行业发展迅速。

图 1工商储的削峰填谷示意图.jpg

1工商储的削峰填谷示意图

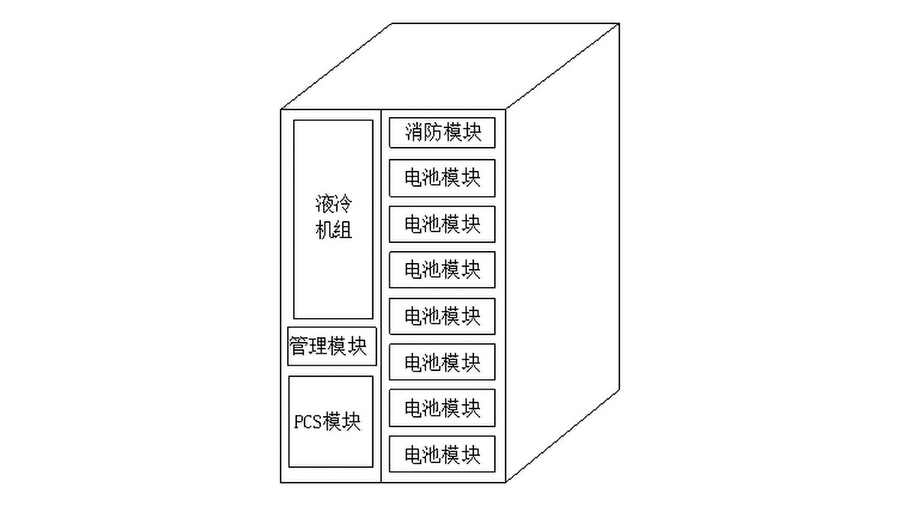

储能技术的应用场景之一是工商企业部署的分布式储能解决方案(简称工商储)。如图2所示,工商储往往通过一体柜设计,将所有功能模块集成为一站式解决方案。其中,液冷机组能确保电池在最佳温度下运行,预防电池控温失效或者不当引发的安全事故,是工商储不可或缺的一部分。这意味着,新型储能行业的发展必将促进液冷温控产品市场需求的增长。



图 2工商储一体柜的结构示意图jpg.jpg

2工商储一体柜的结构示意图



为此,英威腾推出了VCE变频插框式储能液冷机组新品系列,旨在丰富现有储能液冷产品,把握市场机遇,满足工商业储能的迫切需求。





02 产品介绍

英威腾VCE变频插框液冷机组主要面向工商业储能一体柜、储能集装箱等应用场所,是专为电化学储能电池提供电芯温度控制或温度维持的冷水机组。其工作原理是通过液体循环来传递热量,以达到冷却或加热的目的。如下图4所示,其工作流程包含

1、制冷剂循环(即制冷剂在蒸发器中吸收载冷剂的热量,并通过冷凝器和风机将热量排到环境中的过程);

2、载冷剂循环(与制冷剂换热后的低温载冷剂在循环水泵作用下流向电池散热器,将电池热量带走的过程)。

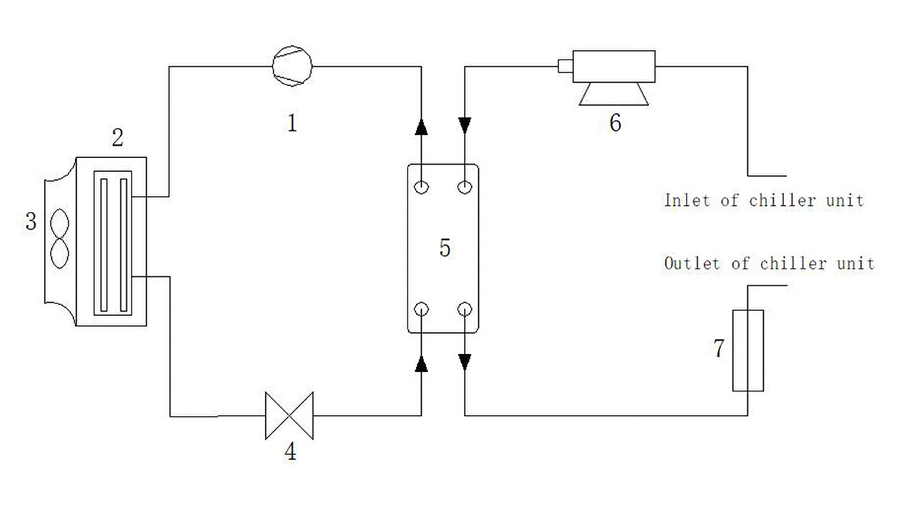

图 4液冷机组系统原理图.jpg

1-压缩机;2-冷凝器;3-风机;4-电子膨胀阀;5-蒸发器;6-循环水泵;7-过滤器

4液冷机组系统原理图



基于工商储的应用特点,英威腾插框液冷机组采用一体式设计,结构小巧,可满足主流工商储一体柜的安装要求。系列机型覆盖了4个冷量段,分别是3kW5kW8kW10kW主流工商储的负载功率段相匹配。全系列机组采用单相三线制电源,主电源输入以及控制信号输入均预留航空级快接头,满足用户即插即用的需求。



B.产品亮点

1应用灵活

设计紧凑,占用空间小,可最大化利用空间资源。

预留用户线缆和水管快接头,安装便捷。

合理布局,关键器件实现可视化检修,维护简单

2、智能高效

散热高效,且具备自动变频调节功能,可根据系统参数智能调节,确保节能效果。

一键开机,智能控制,可实现远程开关机、定时开关机。

标配RS485接口,支持远程监控

⽤⾼速灵活的 CAN 通讯协议,最多支持64台机组群控管理。

提供开放式协议,支持根据电芯温度进行控制,并允许制冷、制热设点独立控制。

3、安全可靠

环境适应性强,能够在广泛的温度范围内(-30℃~+55℃)稳定工作。

运行稳定性高,能够在超宽运行电压范围内(220VAC±15%)稳定工作

运行可靠性高,能够极端环境下(如雷雨天气、高温或者低温环境)稳定工作。

防水等级高,机身IPX5防水等级并且使用航空级电源快接头

通过全面、严苛的测试,保证产品质量可靠和性能稳定。

具备多项故障和运行指标异常等自检功能、自调节和告警输出功能。

4、丰富选件及更多客制化方案

支持选配SNMP7寸智能彩屏、自动补液工装。

标准R410A/R134a制冷剂,支持定制其他制冷剂方案。

标准机为上前出管,支持客制化接管和出管方式。

默认为供温度控制可选回水温度控制或电芯温度控制。

支持针对高湿高盐地区定制高度防腐蚀机组。

支持根据现场水循环阻力,选配更高扬程水泵。

注:以上仅为常见方案内容,其它定制化方案需求请联系技术部门进行确认。



英威腾变频插框式液冷机组紧跟电化学储能市场的发展趋势,创新设计,追求品质卓越,致力于为工商业分布式储能项目提供更加高效、节能、安全可靠的电池温控解决方案。
